SMT是怎么样将电子零件焊接到电路板上?

发布日期:2019-04-28 11:56 浏览次数:

      我们都知道SMT就是将电子零件焊接到电路板上表面的一种技术,那么SMT是怎么样将电子零件焊接到电路板上?为思来为大家揭秘,答案就是锡膏。

      锡膏,顾名思义就是一种膏状的物体,与我们每天用的牙膏在形态上很相似,锡膏的主要成分由锡粉和助焊剂两大部分组合混合而成。

      只要把锡膏印刷在需要焊接零件的焊盘上面,然后再放上电子零件,焊脚要刚好放在锡膏的位置,让锡膏经过高温回流焊,炉子内的高温高过锡膏的熔点(不可以高到烧坏电子零件的温度),炉子高温将锡膏融化。锡膏变成液体,液体的锡膏将包裹住电子零件的焊脚,等经过炉子冷却区后锡膏重新变回固体,就会将电子零件牢固的焊接在电路板上面。

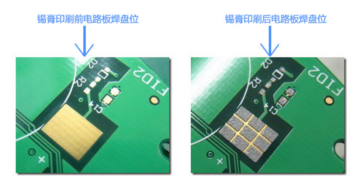

SMT是怎么样将电子零件焊接到电路板上?(图1)


如何将锡膏印刷于电路板?


SMT前段设备锡膏印刷机是如何将锡膏印刷到电路板,从而让电子元件更好的贴装和焊接。

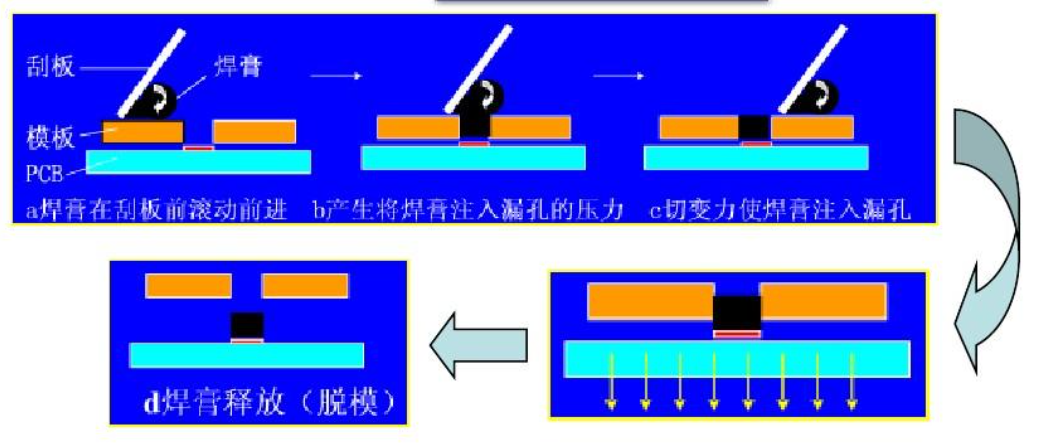

SMT是怎么样将电子零件焊接到电路板上?(图2)

PCB电路板大家都不陌生,PCB上有很多的焊盘(PAD),在SMT贴片加工制程中,为了让锡膏覆在特定的焊盘上,需要制作一张与焊盘位置相对应的钢板,安装在锡膏印刷机上,确保钢板网孔与PCB上的焊盘位置相同,定位完成后,使锡膏印刷机上的刮刀在钢网上来回移动,锡膏透过钢板上的网孔,覆盖在PCB特定焊盘上完成锡膏印刷。

SMT是怎么样将电子零件焊接到电路板上?(图3)


电子产品采用SMT技术有什么优点和好处?



1. 电子产品可以设计的更轻薄短小,零件变得更小,电路板的体积也会变得更小;



2. 设计出更高端的产品,可以让电子产品应用到更多领域,比如CPU和智能手机;



3. 适合大量生产,因为SMT技术代替了人工插件作业,以自动化贴片机来放置电子零件,所以更适合大量生产出高品质的产品,并且更稳定。



4. 降低生产成本,SMT整线设备基本实现了全自动化,从印刷机到贴片机再到回流焊,不仅提高了产能,同时降低了人力成本。
